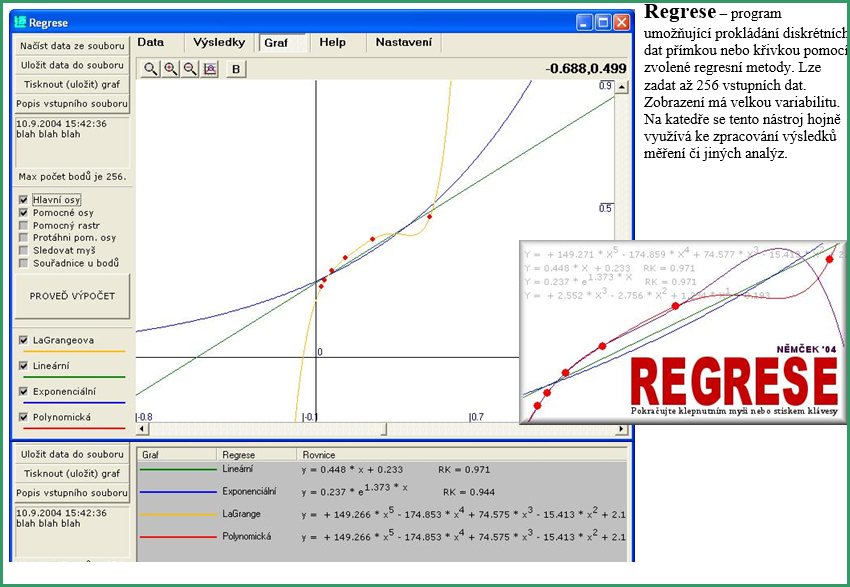

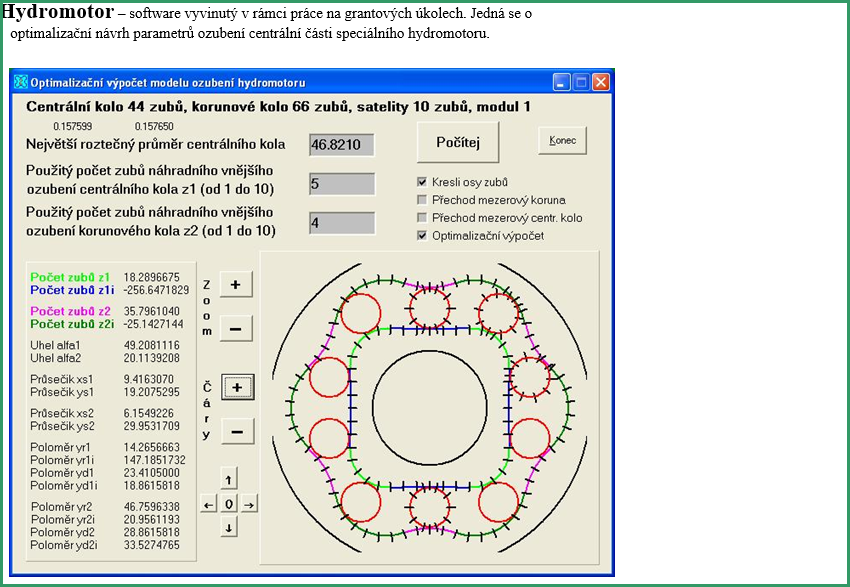

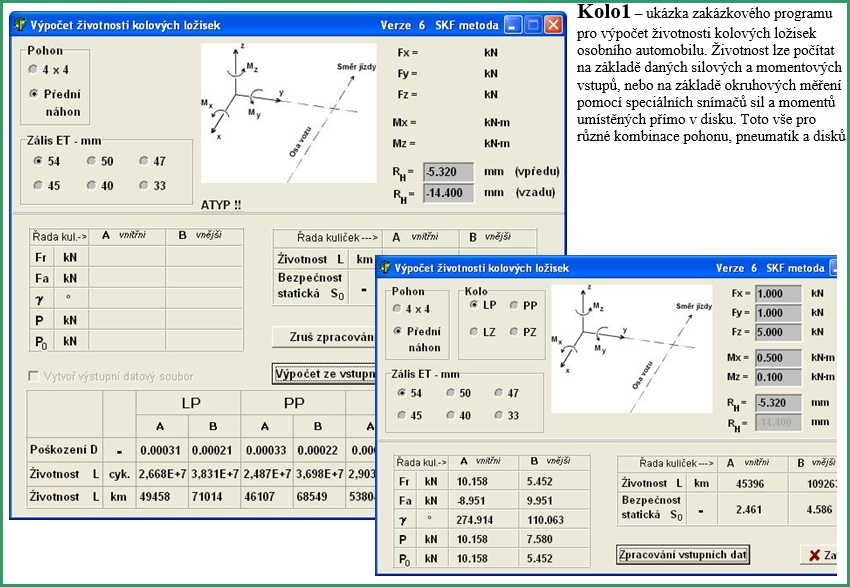

Na katedře byl vytvořen software, který se využívá pro potřeby výuky, řešených projektů a také pro komerční zakázky tuzemských i zahraničních firem. Všechen software je zcela původní a je prověřen a otestován stovkami studentů, řadou vědců a mnoha firmami, ve kterých se užívá. Programy posloužily při tvorbě stovek bakalářských, diplomových a doktorských prací. Byly využity při vypracování některých habilitačních prací a profesorských přednášek. Výstupy z nich lze nalézt v řadě sborníků z konferencí, časopisech, ale i v některých monografiích a grantech. Většina programů je provedena i v anglické verzi, řada z nich je vybavena kvalitními manuály.
Programy jsou vyvíjeny 30 let a jsou ověřeny na českých i slovenských strojních fakultách a v řadě národních i nadnárodních firem. Každý program lze snadno spustit i z externího média. Programy lze volně využívat i mimo studijní účely – komerčně. Autor však neručí za chybnou interpretaci a využití výsledků těchto programů. Pokud naleznete v programech chybu, nahlaste ji prosím na adresu .
Software je určen pro operační systém Windows všech verzí. Programy jsou bez instalace (přímo spustitelný soubor typu .EXE, zkomprimovaný do ZIP archivu). Programy nezasahují do operačního systému.
Většina programů je dostupná také v anglické verzi zde.

Všech 10 programů (archiv ZIP, 3 037 kB) ke stažení zde (nebo níže jednotlivě).

Program DMK

Ke stažení - program DMK (archiv ZIP, 241 kB).

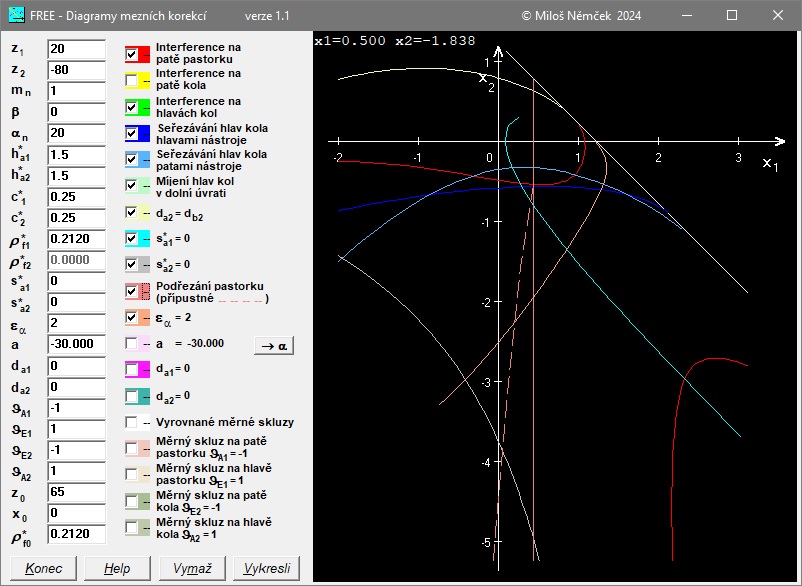

Interaktivní vykreslování Diagramů Mezních Korekcí (tzv. blokujících obrysů) pro čelní ozubená kola (vnější i vnitřní) a pro libovolný základní profil.
Principem je okamžité nalezení hodnot jednotkových korekcí pastorku a kola. Tyto musí splňovat celou řadu omezení, ale i optimalizačních podmínek.
Jediný software svého druhu v oboru.

DMK

Program Geometrie

Ke stažení - program Geometrie (archiv ZIP, 403 kB).

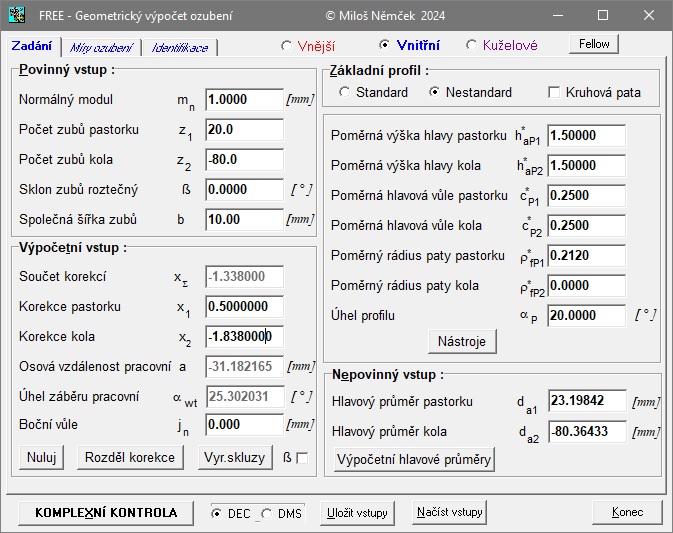

Komplexní geometrická kontrola čelních (vnějších i vnitřních) a kuželových kol (s přímými a šikmými zuby) s libovolným základním profilem. Lze zadat boční vůli, vytvořenou různými způsoby. Provedena je i kontrola záběrových parametrů.
Součástí jsou i základní výpočty (předepsaná vzdálenost os, vyrovnané skluzy, zaoblení paty atd.). Lze specifikovat nástroj, včetně protuberanční úpravy nebo srážecí hrany.
Provádí i výpočet všech kontrolních rozměrů pro čelní kola. Součástí programu je i modul pro identifikaci neznámých ozubených kol.

Geometrie

Program Profil

Ke stažení - program Profil (archiv ZIP, 333 kB).

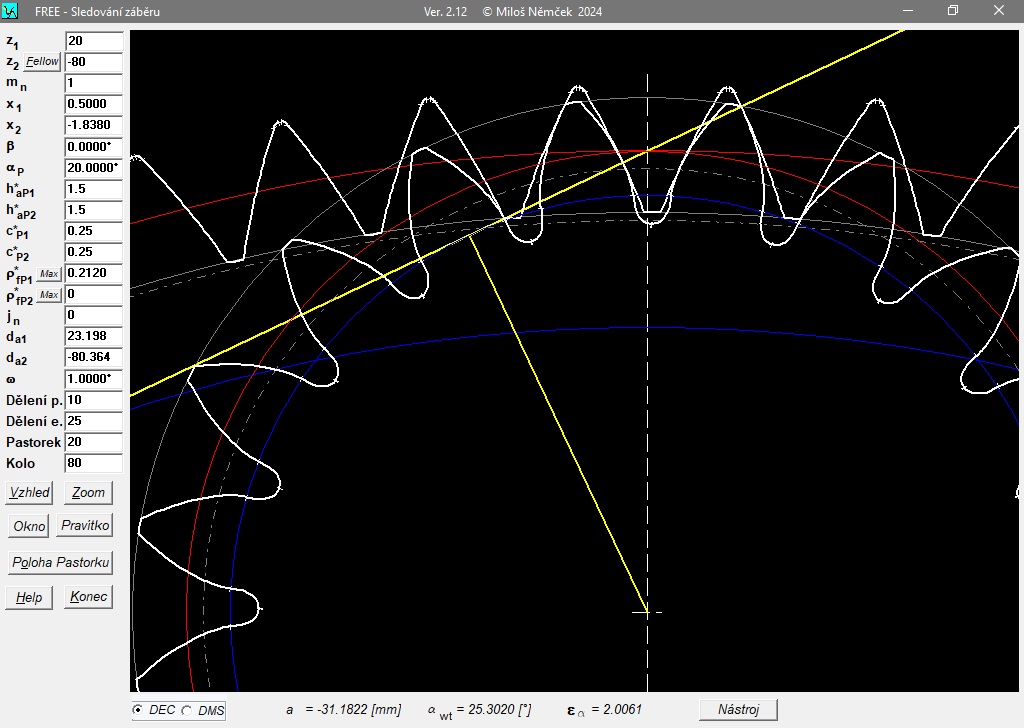

Přesné vykreslování zvoleného počtu zubů obou kol v záběru, včetně přechodových křivek pro čelní ozubená kola (vnější i vnitřní).
Lze zadávat i boční vůli a sledovat záběrové pole. Lze specifikovat nástroj, včetně protuberanční úpravy nebo srážecí hrany.
Je možno plynule zvětšovat i zmenšovat obraz, přesouvat i rotovat s koly. Užitečná je možnost odměřování vzdáleností. Lze tisknout černobíle i barevně, libovolně upravovat parametry zobrazení.

Profil

Program ProfilData

Ke stažení - program ProfilData (archiv ZIP, 269 kB).

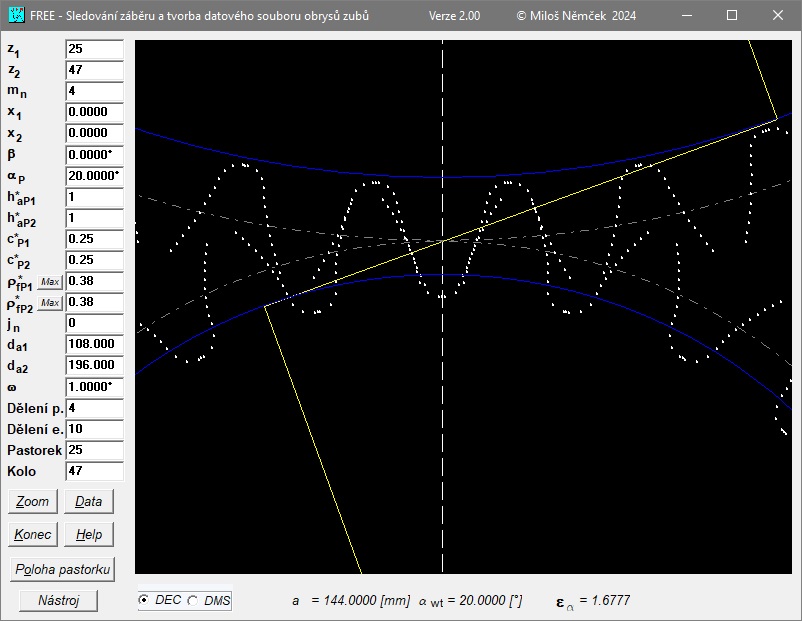

Jednoduchá tvorba přesného datového souboru pro vstup MKP výpočtů nebo přesné vykreslování čelních ozubení (vnějších i vnitřních).
Pro rovinný i 3D model. Je možno volit hustotu bodů na boku zubu i na přesné přechodové křivce. Souřadnice jsou ekvidistantní. Rovněž je možné zadávat boční vůli. Lze specifikovat nástroj, včetně protuberanční úpravy nebo srážecí hrany.
Výstupem je ASCII datový soubor pro libovolný počet zubů. Tento soubor může sloužit po příslušném přizpůsobení jako vstup pro další výpočty (MKP, CAD).

Profildata

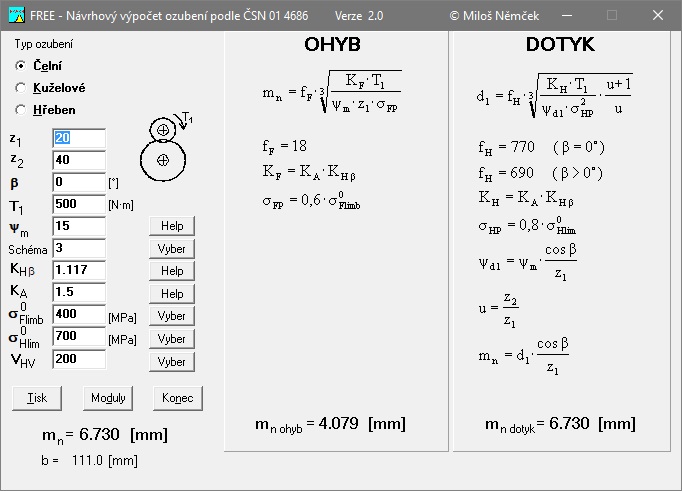

Program Modul

Ke stažení - program Modul (archiv ZIP, 232 kB).

Návrhový výpočet čelních ozubených kol podle ČSN 01 4686, část 4. Tento program je však proti normě rozšířen o návrh modulu pro kuželová kola a ozubený hřeben.
Obsahuje i údaje o materiálech ozubených kol a tabulku standardních velikostí modulů.

Modul

Program CSNw

Ke stažení - program CSNw (archiv ZIP, 422 kB).

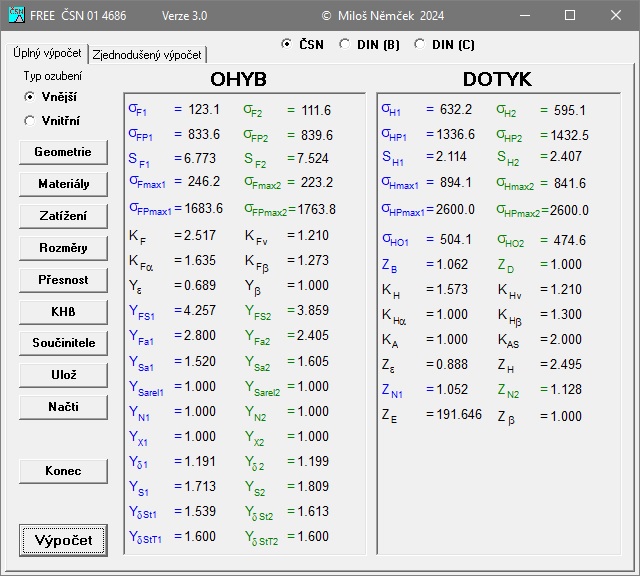

Pevnostní kontrola zjednodušená i úplná čelních (vnějších i vnitřních) ozubených kol podle ČSN 01 4686. V programu jsou odstraněny chyby v normě. Součástí je i potřebná část normy úchylek ČSN 01 4682.
Obsahuje i nástroj pro výpočet ekvivalentních sil hladinovou metodou, a to až pro 20 hladin.

CSNw

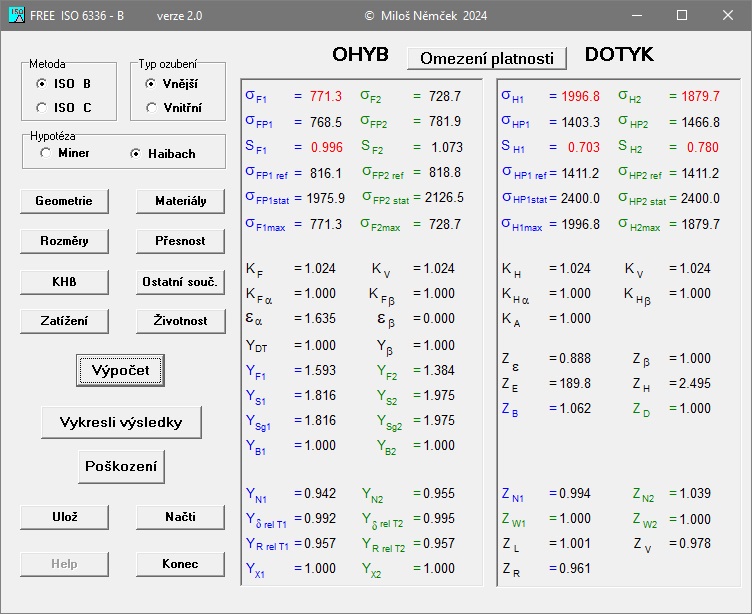

Program ISO

Ke stažení - program ISO (archiv ZIP, 475 kB).

Pevnostní kontrola čelních ozubených kol (vnějších i vnitřních) podle verze standardu ISO 6336 (2016). Součástí je i potřebná část normy úchylek ISO 1328.
Výpočet přesně sleduje tento standard, včetně výpočtu bezpečnosti a životnosti pro proměnlivé zatížení až pro 20 hladin. V programu jsou odstraněny chyby v normě.

ISO

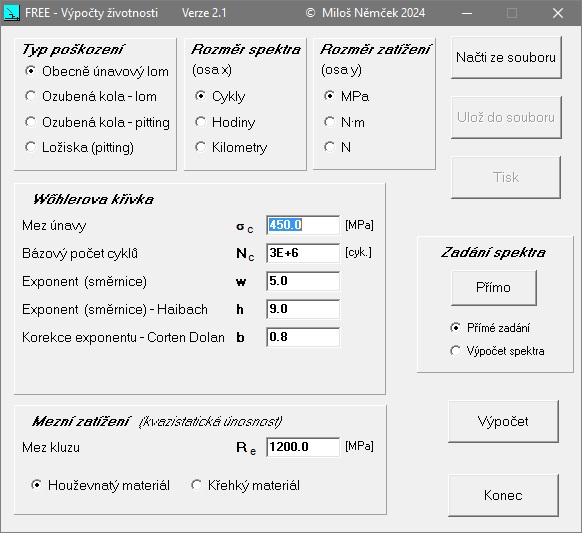

Program Život

Ke stažení - program Život (archiv ZIP, 246 kB).

Výpočty životnosti v hodinách, otáčkách nebo kilometrech pro základní strojní části (ložiska, ozubená kol, hřídele aj.).
Výpočet bezpečnosti a ekvivalentního napětí. Výpočty probíhají podle zvolené hypotézy kumulace poškození. Vstup možný přes přímé zadání spektra (až 20 hladin) nebo lze toto spektrum vypočítat.
Zobrazuje výsledky v tabulce nebo ve Wöhlerově křivce. Rovněž lze zobrazit průběh poškození na jednotlivých hladinách.

Zivot

Program Planeta

Ke stažení - program Planeta (archiv ZIP, 231 kB).

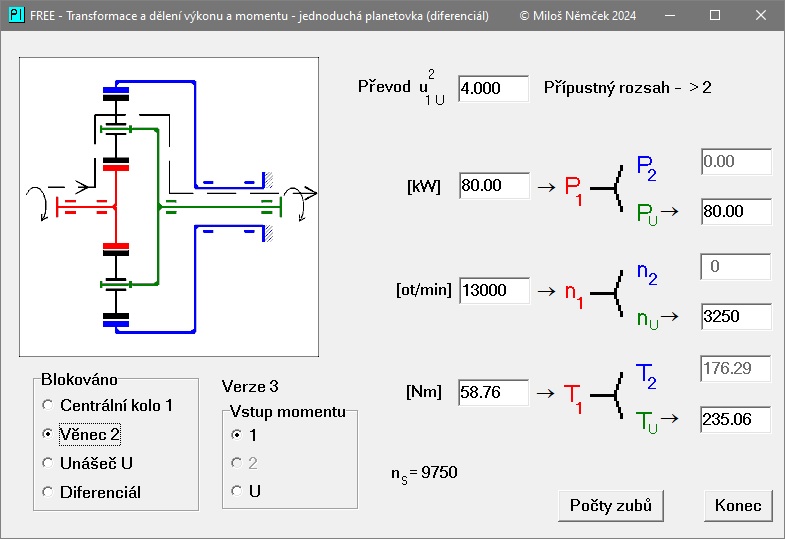

Návrh počtu zubů základního typu planetové převodovky pro všech 6 kombinací vstupů a výstupů, včetně diferenciálu.
Výpočet se provádí i pro nestandardní ozubení a pro libovolnou jednotkovou korekci. Součástí jsou i základní kinematické a výkonové výpočty.

Planeta

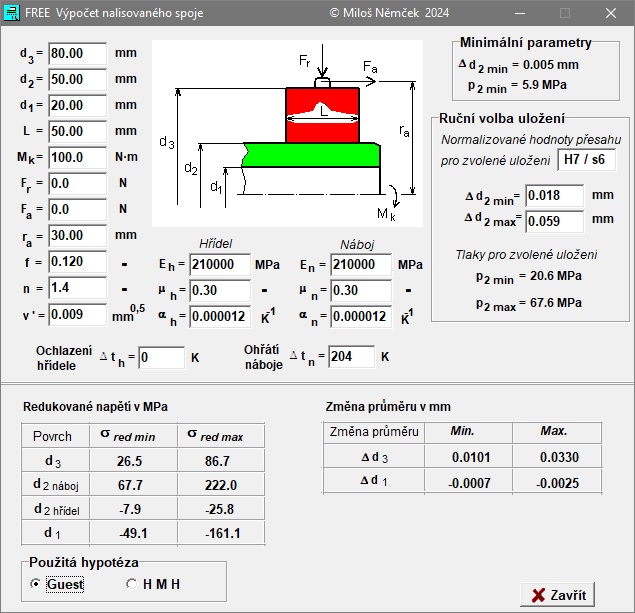

Program Nalis

Ke stažení - program Nalis (archiv ZIP, 190 kB).

Uživatelsky jednoduchý návrh nalisovaného spoje zatíženého krouticím momentem i vnější silou včetně deformační a pevnostní kontroly.

Nalis
